Hur designar man keramiska fodrade strukturer för PCI-kolinsprutningsrörledningar för masugnar?

Injektionssystem för masugnspulveriserat kol (PCI) kräver konsekvent, problemfri materialtransport för normala smältningsarbetsflöden. Inuti rörledningen färdas fina kolpartiklar med höga flödeshastigheter och fortsätter att träffa innerväggen under långa drifttimmar. Även om pulveriserat kol känns mjukt jämfört med hård mineralmalm, kommer långvarig pneumatisk överföring gradvis att slita på rörkomponenterna. Rörböjar där flödesriktningsförskjutningar lider mest skada.

Anläggningsoperatörer stöter ofta på dessa praktiska huvudvärk:

· Svår materialerosion på armbågssektioner

· Progressiv väggförtunning på lokala rörsegment

· Oväntat rörledningsläckage som leder till oplanerad driftstopp

· Täta byte av delar för hårt slitna rörsektioner

För att ta itu med dessa smärtpunkter har slitstarkt keramiskt foder blivit ett allmänt skyddsalternativ för områden med hög slitage inom PCI-rörledningar. Att bara montera keramiska plattor på rörinredning kommer dock inte att leverera förväntad livslängd. Ingenjörer måste skräddarsy foderlayouter baserat på verkliga slitmönster längs hela transportkretsen.

Vad utlöser slitage på masugns PCI-rörledningar?

Rörskador kommer sällan från själva luftflödet. Den verkliga drivkraften ligger i fasta kolpartiklar som transporteras in i luftströmmen. När du kör med höga överföringshastigheter:

· Fasta partiklar stöter upprepade gånger mot inre rörytor

· Fina kolkorn genererar ihållande glidande nötning.

· Flödesomdirigering skapar koncentrerade erosionsfläckar.

Graden av slitage styrs av flera fältvariabler: kolpartikelstorlek, faktisk transporthastighet, systemets arbetstryck, flödesstabilitet och rörets geometriska layout. Eftersom arbetsförhållandena skiljer sig från ett rörsegment till ett annat, kan en enstaka foderlösning inte fungera bra över hela PCI-nätverket.

Högslitagezoner värda att notera på kolinsprutningsrörledningar

Slitageskador sprids inte jämnt över hela rörlängden; den koncentrerar sig på flera typiska positioner.

1. Rörbågar och böjar

Armbågsenheter sticker ut som den vanligaste felplatsen. När pulveriserat kol ändrar riktning fortsätter partiklarna att röra sig framåt under tröghet och krascha mot den yttre bågen av krökar. Denna koncentrerade stöt gör att armbågar bryts ned mycket snabbare än raka rördragningar.

2. Reducerare och diameterövergångsfogar

Plötslig rörstorleksförskjutning stör luftflödet och omarrangerar partikelfördelningen. Turbulent flöde tar form här och ger ojämn materialskurning. Utan ordentligt slitageskydd förvandlas reducerarna till svaga länkar som behöver regelbunden inspektion och underhåll.

3. Matningsintag och höghastighetsrörsegment

Vid matningsställen och sektioner med förhöjd flödeshastighet ökar partikelkollisionsfrekvensen kraftigt. Dessa platser bör få extra uppmärksamhet vid planeringen av slitskydd.

Praktisk keramiskt fodrad strukturkonstruktion för olika rörsektioner

Anläggningsköpare och projektingenjörer bör anpassa foderformerna till lokala arbetsförhållanden istället för att applicera identiskt foder överallt.

Raka rörsegment

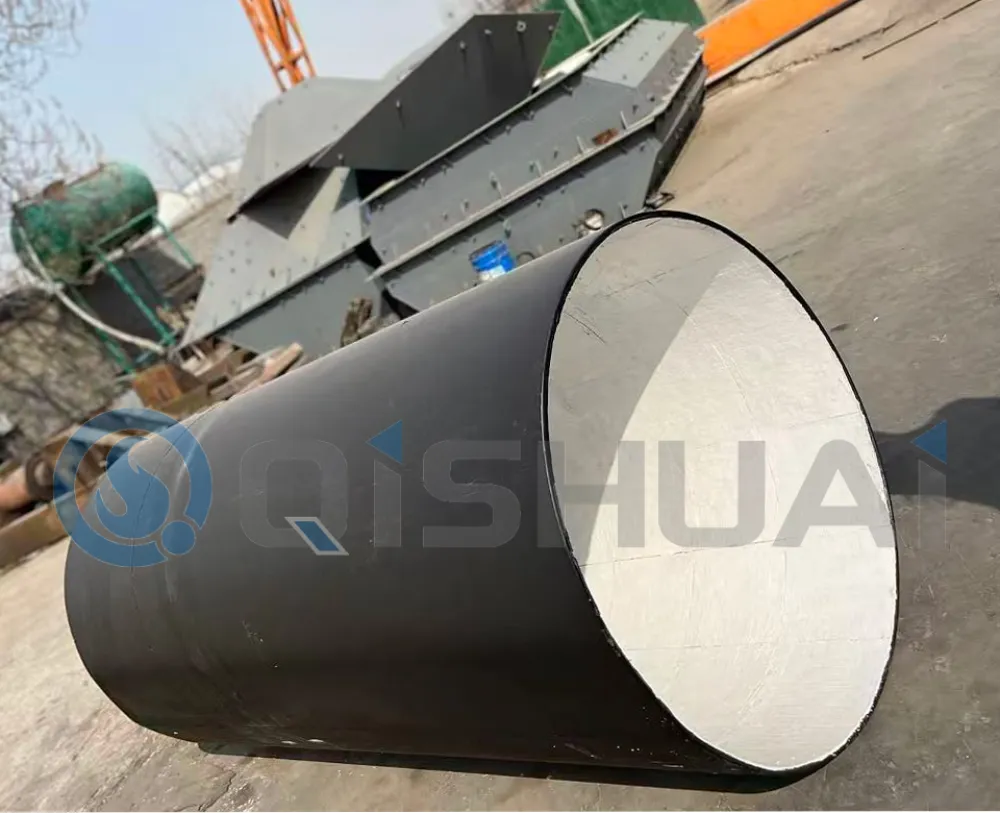

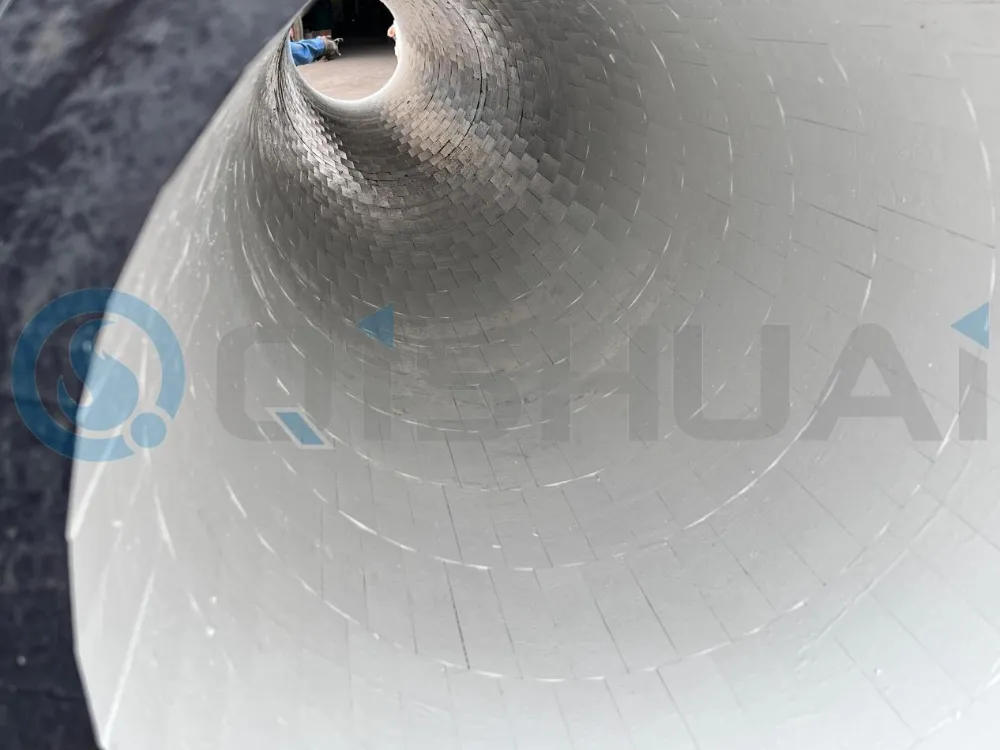

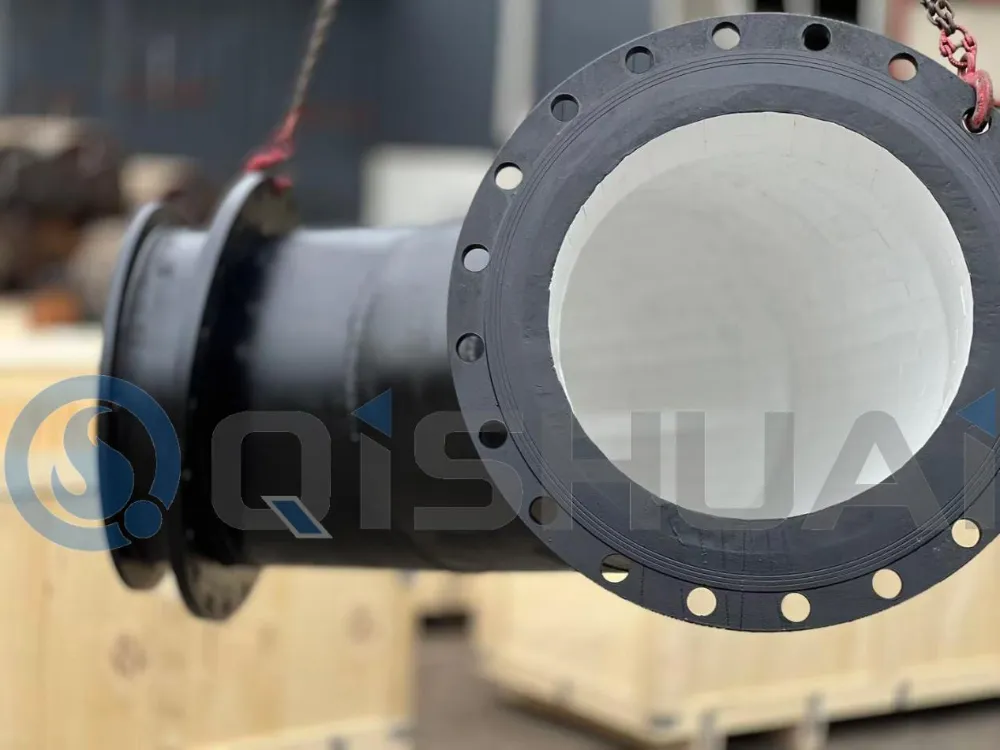

Raka rörledningssektioner lider oftast av jämn glidfriktion. Integrerade keramiska hylsor av aluminiumoxid eller prefabricerade keramiskt fodrade rör är bra för dessa sektioner. Denna uppsättning ger en kontinuerlig slitsäker inre yta, bevarar ett jämnt materialflöde och saktar ner väggnötning för långvarig pulvertransport. Shandong Qishuai Wear Resistant Equipment Co., Ltd. levererar kompletta uppsättningar av kompositrörsserier som täcker raka sträckor, böjar och övergångsdelar för PCI-system eftermontering och nybyggnadsprojekt.

Armbågs- och böjsektioner

Armbågar uthärdar kombinerade stöt- och friktionsbelastningar starkare än raka rör, så förstärkning är viktigt. Platsbeprövade alternativ inkluderar keramiska hylsor av delad typ, prefabricerade keramiskt fodrade armbågar och lokalt förtjockade keramiska slitzoner. För driftplatser med extra kraftig partikelpåverkan kan produkter ur serien gummikeramisk komposit väljas för att absorbera stötar och minska risken för keramisk flisning. Vår produktportfölj inkluderar även kromkarbidöverläggssvetsserien för alternativa slitageskyddslösningar under speciella arbetsscenarier, medan kiselkarbidkeramikserien kan övervägas för extrem korrosion och nötning kombinerad service som ett alternativt materialval.

Reducer- och övergångssegment

Förutom att motstå slitage måste reducerarna bibehålla en stabil materialövergång. När du designar keramiskt foder för dessa delar, håll inre konturövergångar milda, undvik abrupt mutation i flödesvägen och skär ner turbulenta virvlar. Monterade segmenterade keramiska komponenter passar i de flesta fall till komplex reduceringsgeometri bättre än monolitiska liners.

Hur man väljer lämplig keramisk kvalitet för PCI Pipeline Service

Materialvalet beror på slitstyrka på plats och förväntade driftscykler.

92% aluminiumoxid keramiskt foderär lämplig för överföring av pulveriserat kol på allmän nivå med måttlig nötning. Den balanserar anständigt slitstyrka och projektbudget för vanliga PCI-arbetsförhållanden.

95% aluminiumoxid keramiskt foderär lämplig för non-stop långtidsproduktion med högre slitagekrav. Den har högre materialtäthet, bättre antinötningsprestanda och utökade servicecykler, allmänt antagen i många projekt med stor kapacitet för kolinsprutning av masugnar.

Gummi-keramisk kompositstruktur Rekommenderas för omständigheter med kraftig partikelstöt, hög flödeshastighet och mekaniska stötbelastningar. Det bakre gummiskiktet avleder stötkraften och minskar risken för keramiska fragment.

Optimering av extra pipeline för att sakta ned komponentnedbrytningen

Keramiskt foder fungerar som en nyckelåtgärd snarare än hela lösningen. Den övergripande rörlayouten påverkar också den faktiska livslängden.

Hantera transporthastigheten på ett rimligt sätt. Högre flödeshastighet förstärker partikelslagenergi. Systeminställning bör garantera en stabil kolleverans utan att driva på onödigt hög hastighet.

Anta en armbågslayout med stor radie. En stor böjningsradie underlättar skarp partikelpåverkan, dämpar turbulens och dämpar koncentrerad lokal skurning.

Minimera onödiga flödesstörningar. Försök att undvika abrupt diameterförändring, skarpa böjar med kort radie och dåligt inriktade rörskarvar så att slitagebelastningen fördelar sig jämnare.

Standardisera installationsprocedurer på plats. Även premium keramiska komponenter kommer att misslyckas i förtid med dålig passningskvalitet. Ytbehandling av stålsubstrat, applicering av lim, justering av keramiska plattor och fogspalt kontrollerar allt väsentligt. En slät inre yta hjälper till att förhindra extra turbulensutlöst sekundär nötning.

Kommer keramiskt foder att stoppa PCI-rörledningens slitage helt?

Keramisk foder bromsar kraftigt ner nedbrytningen av röret, men det kan inte helt eliminera slitage. Verkliga serviceprestanda är beroende av kolmaterialegenskaper, faktiska transportparametrar, pipelinelayout och utförandekvaliteten på fältinstallationen. Kärnvärdet av keramiska foder ligger i att förlänga underhållsintervallerna och sänka frekvensen för utbyte av komponenter för masugns PCI-kretsar.

Slutliga tankar

Rationell keramiskt fodrad strukturdesign för masugnskolinjektionsrörledningar börjar med att identifiera var och hur slitage sker. Raka rörsektioner förlitar sig på kontinuerliga aluminiumoxidkeramiska hylsor; armbågar kräver förstärkt skydd mot slag; övergångsreducerare behöver foderstrukturer som upprätthåller stabil materialövergång.

Inköpsingenjörer kan utvärdera aluminiumoxidbaserade keramiska lösningar tillsammans med alternativa alternativ, inklusive kromkarbidöverläggssvetsserierna, gummikeramiska kompositserier och kompositrörserier enligt platsparametrar. Genom att para ihop korrekt foderhårdvara med optimerad pipelinelayout kan PCI-anläggningar uppnå längre komponentlivslängd, färre produktionsstopp och stabilare masugnsdrift.

Istället för att bara specificera tjockare keramiska plattor, är det mer meningsfullt att skräddarsy foderscheman baserat på verkliga arbetsförhållanden för koltransport. Om du köper slitstarka rörkomponenter för masugns PCI-modernisering eller nybyggnadsprojekt, skicka gärna ett e-postmeddelande till vårt team på Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Dela dina rörledningsdimensioner, kolkvalitetsparametrar och driftsförhållanden, så kommer vi att utarbeta riktade produktförslag för ditt projekt.
